Применение

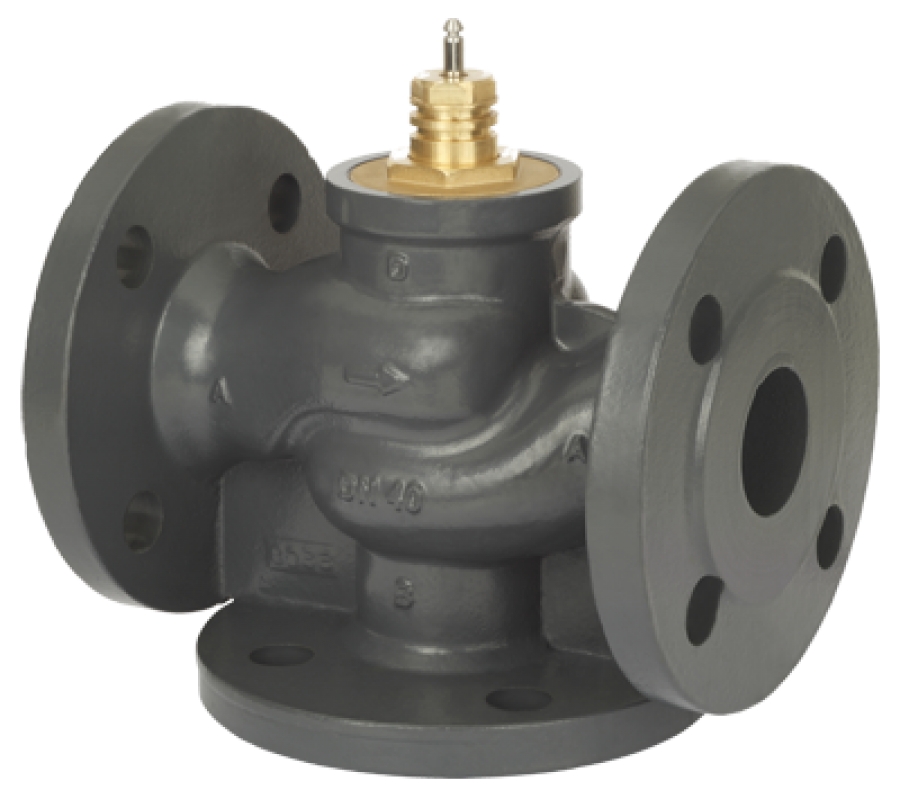

Клапана регулирующие VF3 — это регулировочные седельные клапаны с характеристиками логарифмического типа для контроля использования носителя тепла (холода) в различных трубопроводных системах и характеризуются долговечностью. Такие седельные клапаны разработаны для использования с электрическими приводами Danfoss из линеек AMV и AME. Регулирующие клапана VF3 предназначены для применения преимущественно в системах тепло- и холодоснабжения зданий. В качестве регулируемой среды может быть использован 50% водный раствор гликоля.
Характеристики
• условный проход: Ду = 15-150 мм;
• условное давление: Ру = 16 бар;
• регулируемая среда: вода или 50% водный раствор гликоля;
• температура регулируемой среды: 2 (-10)*- -150 °С (130 °С — для сочетаний клапана VF3 c приводом AMV(E)435; 2 (-10)*-200 °С — для VF3 Ду = 125-150 мм);
• пропускная способность: K,s = 0,63-320 м3/ч;
• для применения с приводами:
- AMV(E) 435 — Ду = 15-80 мм (до 130 °С),
- AMV(E) 438SU — Ду = 15-50 мм,
- AMV(E) 85 и AMV(E) 86 — Ду = 125-150 мм,
- AMV 423 и AMV 523 — Ду = 100 мм. Клапан VF3 может сочетаться с другими приводами с применением адаптеров (см. табл. на стр. 48);
• присоединение к трубопроводу: фланцевое
|
Условный проход Ду, мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
|
Пропускная способностьK,s, м3/ч |
0,63 |
1,0 1,6 2,5 4,0 |
6,3 |
10 |
16 |
25 |
40 |
63 |
100 |
145 |
220 |
320 |
|
Ход штока, мм |
10 |
15 |
20 |
30 |
40 |
|||||||
|
Динамический диапазон регулирования |
30 : 1 |
50 : 1 |
100 : 1 |
|||||||||
|
Характеристика регурирования |
Логарифмическая (для прохода А-АВ); линейная (для прохода В-АВ) |
|||||||||||
|
Коэффициент начала кавитации Z |
> 0,4 |
|||||||||||
|
Протечка через закрытый клапан, % от Kvs |
^ 0,05 (для прохода А-АВ) < 1,0 (для прохода В-АВ) |
|||||||||||
|
Условное давление Ру, бар |
16 |
|||||||||||
|
Макс. перепад давлений на клапане ДРкл., преодолеваемый приводом, бар |
4 |
2,5 |
11) 1,52) |
12) 33) |
0,52) 1,53) |
|||||||
|
Рабочая среда |
Вода или 50% водный раствор гликоля |
|||||||||||
|
pH среды |
от 7 до 10 |
|||||||||||
|
Температура регулируемой среды Т, °С |
2 (-104))-150 (1305>) |
2 (-104))-200 |
||||||||||
|
Присоединение |
Фланцы, Ру = 16 бар, по EN1092-2 |
|||||||||||
|
Ду, мм |
Kvs' м3/ч |
Ру, бар |
T °C макс |
|
0,63 |
|||
|
1,0 |
|||
|
15 |
1,6 |
||
|
2,5 |
|||
|
4,0 |
|||
|
20 |
6,3 |
150 |
|
|
25 |
10 |
(130)* |
|
|
32 |
16 |
16 |
|
|
40 |
25 |
||
|
50 |
40 |
||
|
65 |
63 |
||
|
80 |
100 |
||
|
100 |
145 |
150 |
|
|
125 |
220 |
200 |
|
|
150 |
320 |
* 130 °С — при сочетании клапана VF3 с приводом AMV(E) 435
