Тип

Нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос вертикального исполнения с линейными подключениями

Применение

• Водоснабжение и повышение давления
• промышленных циркуляционных систем,
• Технологическая вода
• Контуры циркуляции охлаждающей воды
• Системы пожаротушения
• Моечные установки
• ирригации

Особенности/преимущества продукции

• Оптимизированная по КПД гидравлическая часть 2D/3D, изготовленная методом лазерной сварки, с оптимизированными гидродинамическими параметрами и показателями удаления газа
• Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
• Корпус насоса с оптимизированными гидродинамическими параметрами и значением допускаемого кавитационного запаса (NPSH)
• Удобная для техобслуживания конструкция с защитным кожухом муфты повышенной прочности
• Разрешение к применению в питьевом водоснабжении для всех деталей, контактирующих с перекачиваемой средой (версия EPDM)

Технические характеристики

• Минимальный индекс эффективности (MEI) ≥ 0,5
• Электроподсоединение: 3~400 В (±10 %), 50 Гц
• Диапазон температуры перекачиваемых жидкостей:
o Helix V 2 – 16 (EPDM): от -30 до 120 °C (130 °C по запросу)
o Helix V 2 – 16 (FKM): от ‐-15 до 90 °C
o Helix V22 – 52 (EPDM): от -20 до 120 °C (130 °C по запросу)
o Helix V22 – 52 для агрессивных перекачиваемых жидкостей (FKM): от -15 до 90 °C (-30 °C с уплотнением из EPDM по заказу)
• Макс. рабочее давление: 16/25/30 бар
• Класс защиты: IP 55
• Макс. температура окружающей среды: +40 °C (более широкий диапазон температур по запросу)
• Доступные модели:
o Helix V 2 – 16: PN 16 с овальными фланцами, PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005 (муфта Victaulic по запросу)
o Helix V 22 – 52: PN 16 и PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005

Гидравлические характеристики

Оснащение/функции

• Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.

Описание/конструкция

• По запросу насосы можно подобрать под определенные условия (например, защиту электродвигателя, взрывозащиту, более широкий диапазон температур).
• Серия Helix имеется также со встроенным частотным преобразователем

Материалы

Helix V 2, 4, 6, 10, 16:
Стандартная версия
• Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
• Корпус насоса из нержавеющей стали 1.4301 (AISI 304)
• Опорная рама и фонарь EN-GJL-250 (катафорезное покрытие)
• Вал из нержавеющей стали 1.4301 (AISI 304) или1.4462 (AISI 318LN) (в зависимости от исполнения)
• Втулка под скользящим торцовым уплотнением 1.4404 (316L)
• Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
• Трубный кожух из нержавеющей стали 1.4301 (AISI 304)
Для агрессивных перекачиваемых жидкостей
• Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4404 (316L)
• Корпус насоса из нержавеющей стали 1.4404 (316L)
• Вал из нержавеющей стали 1.4404 (316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
• Втулка под скользящим торцовым уплотнением 1.4404 (316L)
• Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
• Трубный кожух из нержавеющей стали 1.4404 (316L)

Helix V 22, 36, 52:
Стандартная версия
• Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
• Корпус насоса из нержавеющей стали или серого чугуна EN-GJL 250 с катафорезным покрытием, свободный фланец из чугуна с шаровидным графитом EN-GJS 400 для Helix V 36-52.
• Вал из нержавеющей стали 1.4301 (AISI 431)
• Втулка под скользящим торцовым уплотнением 1.4404 (316L)
• Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
• Трубный кожух из нержавеющей стали 1.4301 (AISI 304)

Для агрессивных перекачиваемых жидкостей

• Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4404 (316L)
• Корпус насоса: все соприкасающиеся с перекачиваемой жидкостью части из нержавеющей стали 1.4409 (316L); свободные фланцы из серого чугуна EN-GJL 250 с катафорезным покрытием для Helix V 22/из чугуна с шаровидным графитом EN-GJS 400 для Helix V 36-52.
• Опорная рама из нержавеющей стали 1.4301 (AISI 304)
• Вал из нержавеющей стали 1.4404 (316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
• Втулка под скользящим торцовым уплотнением 1.4404 (316L)
• Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
• Напорный кожух из нержавеющей стали 1.4404 (316L)

Комплект поставки

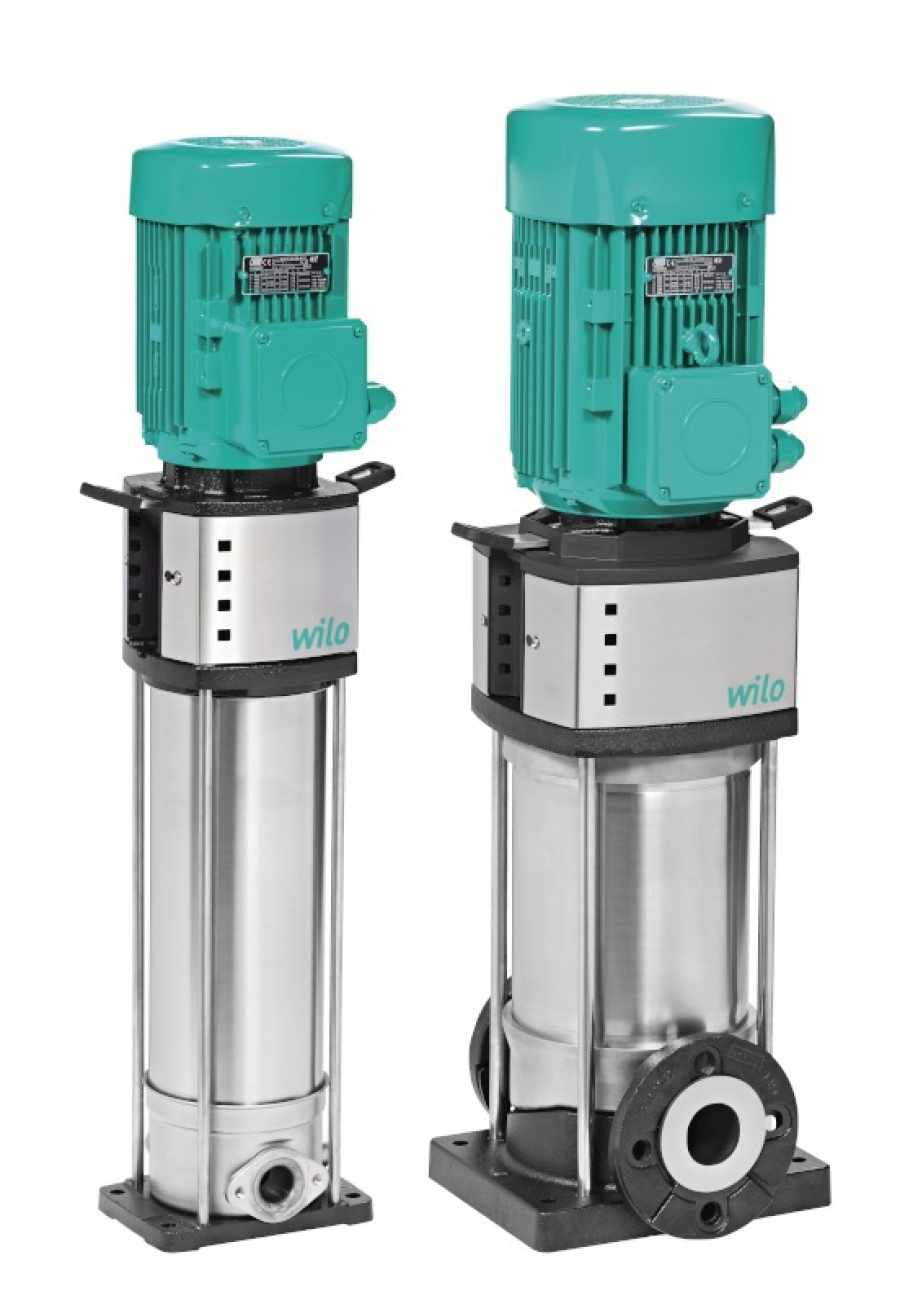

• Многоступенчатый высоконапорный центробежный насос Helix V
• Helix V 2 – 16: Овальный ответный фланец с соответствующими винтами и уплотнительными кольцами (вариант PN16)
• Инструкция по монтажу и эксплуатации
